Архитектура

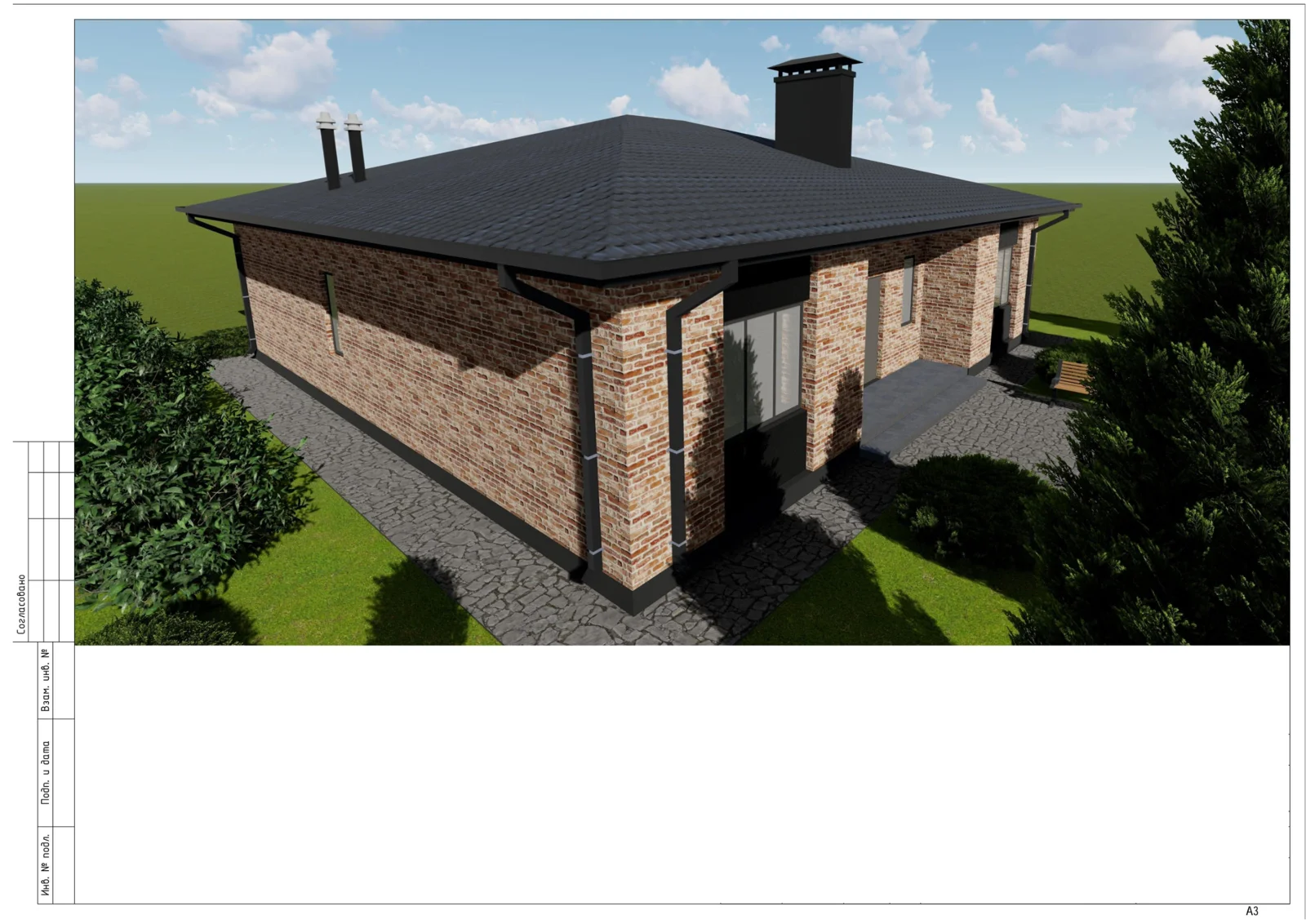

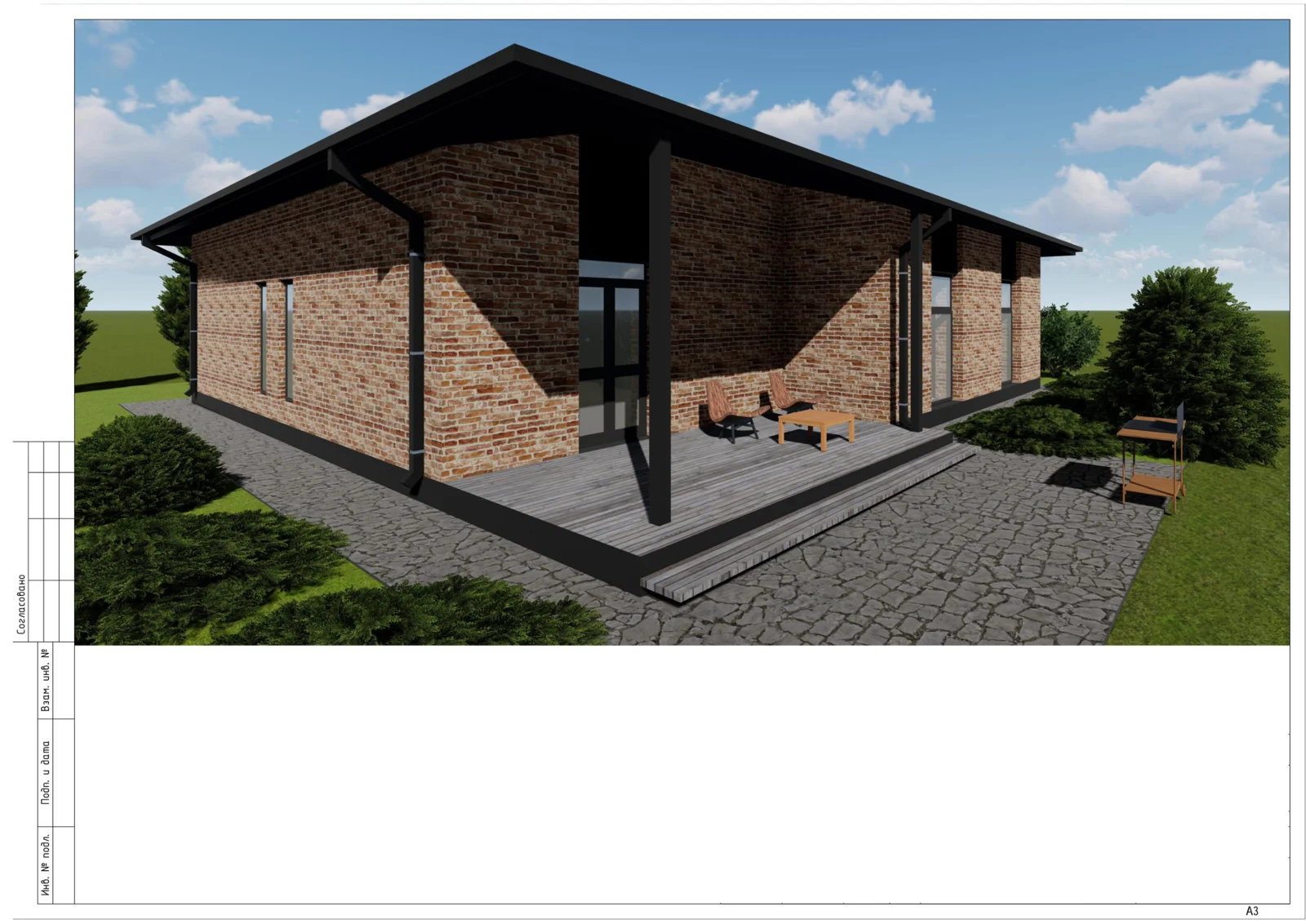

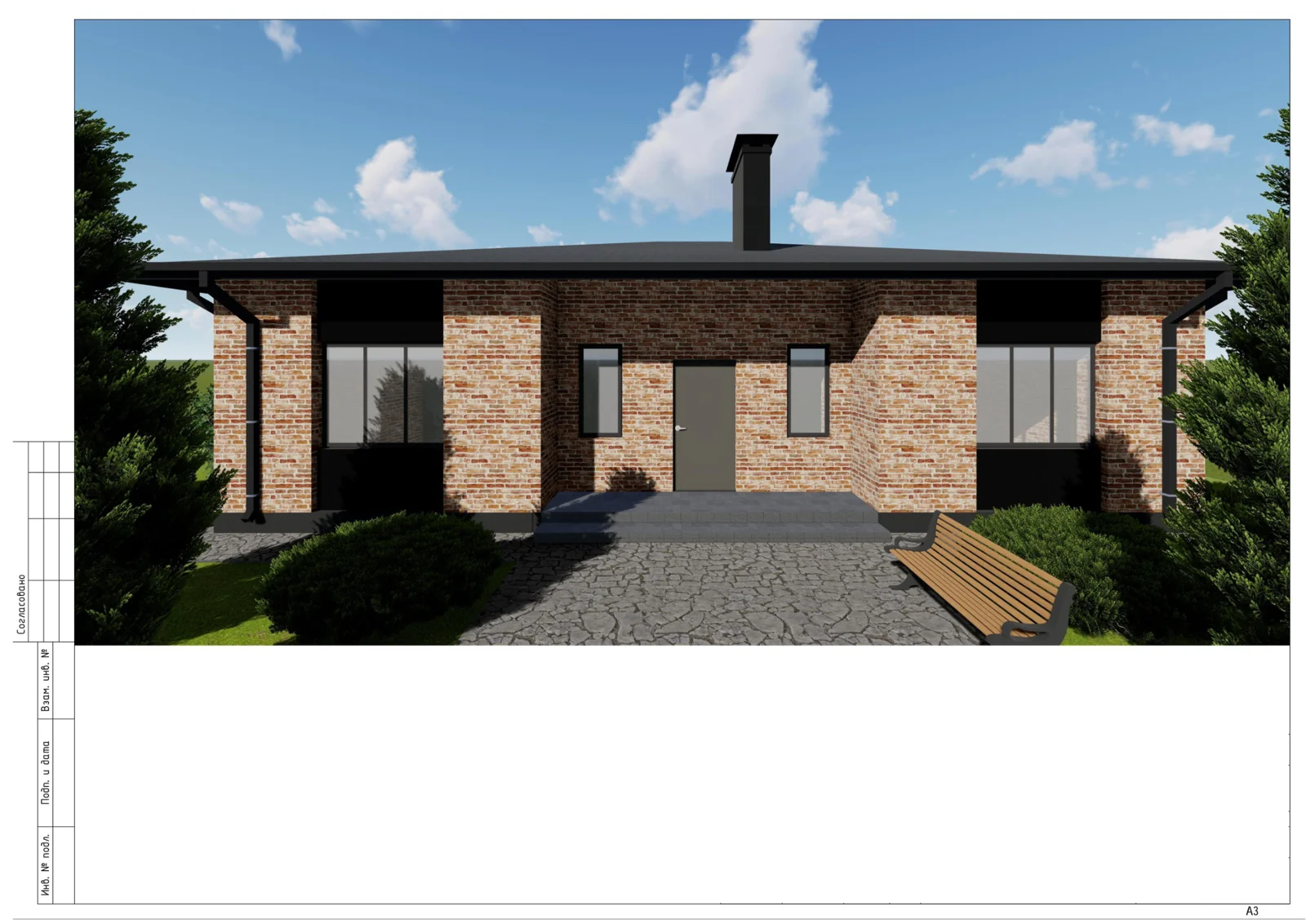

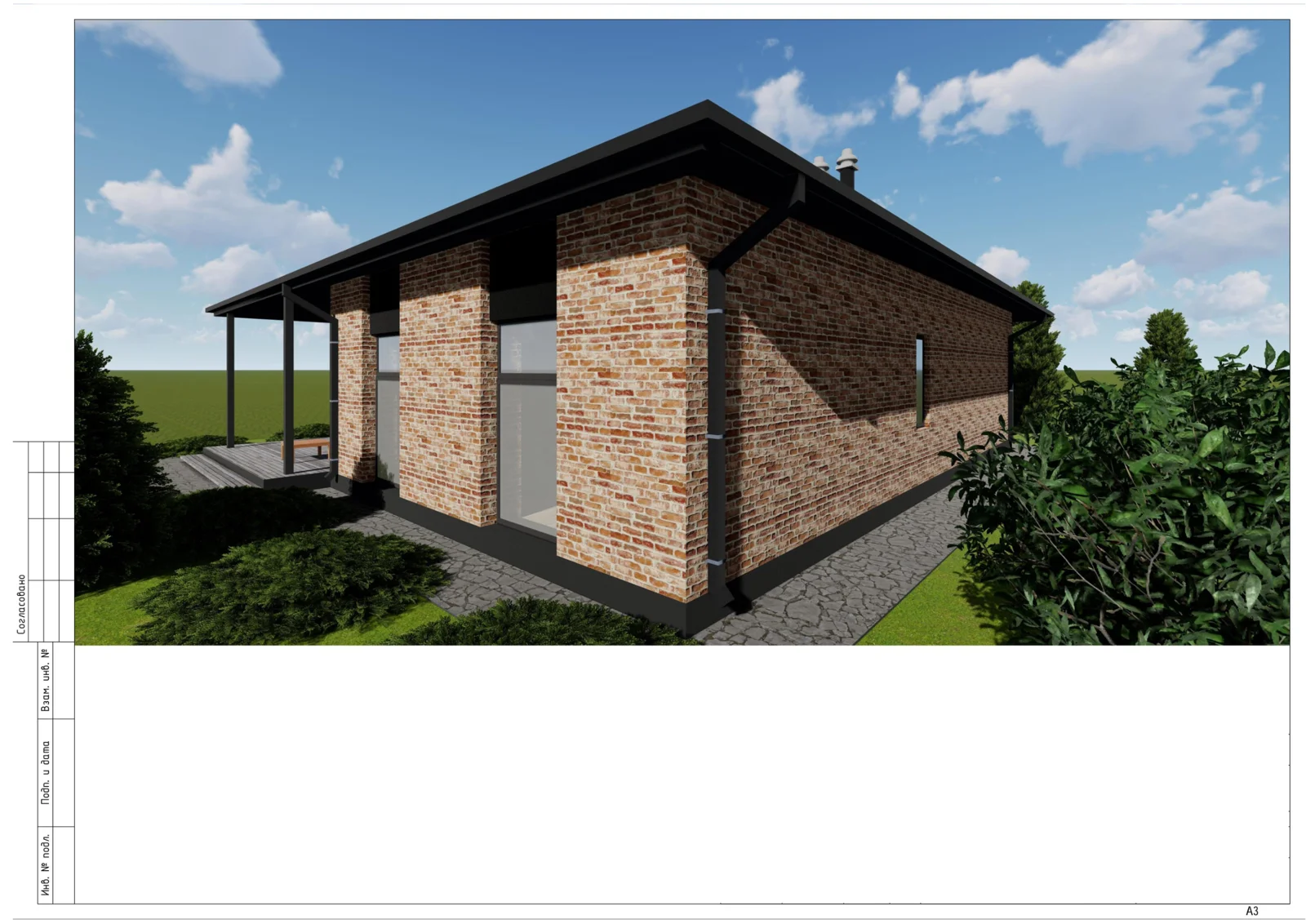

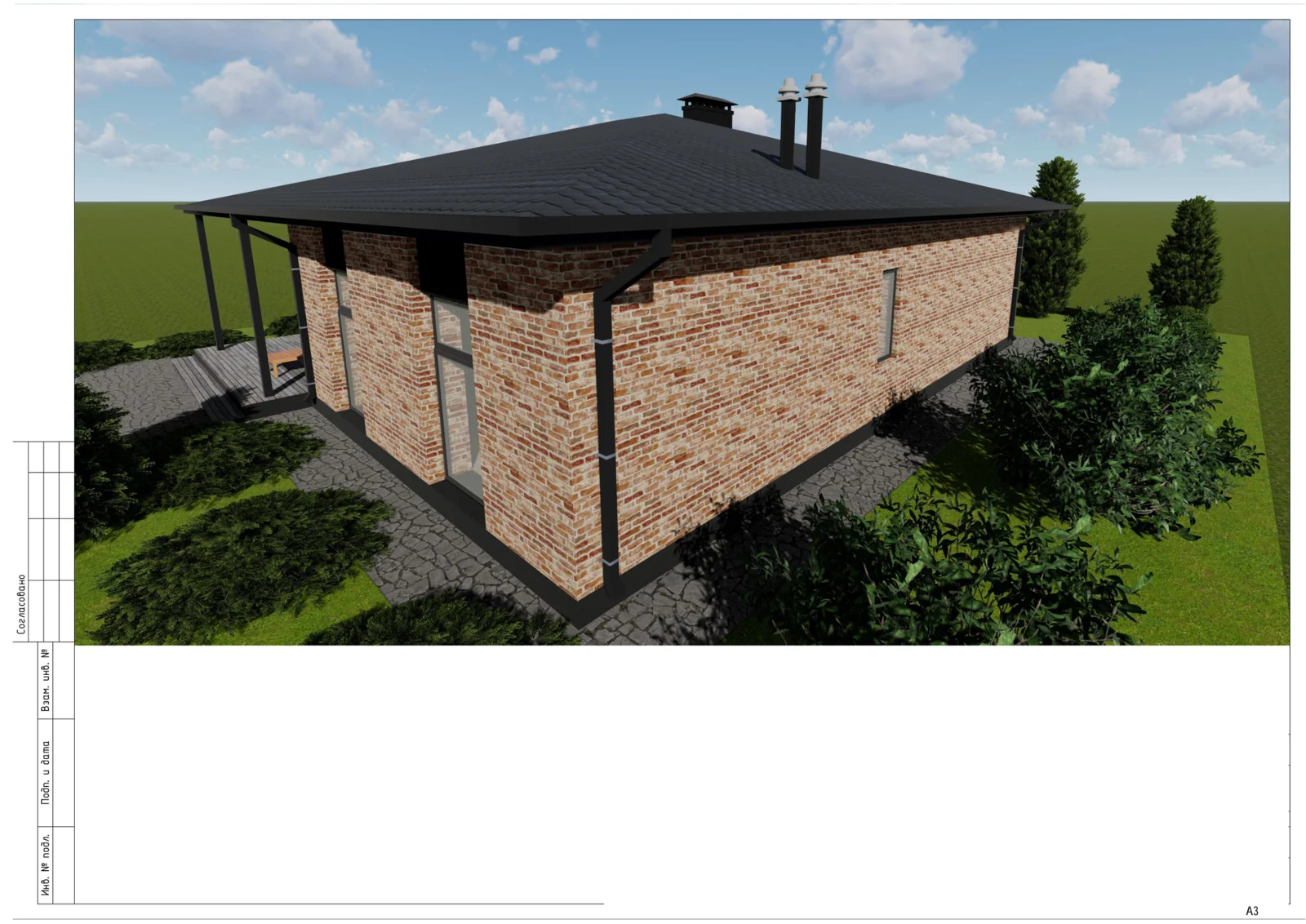

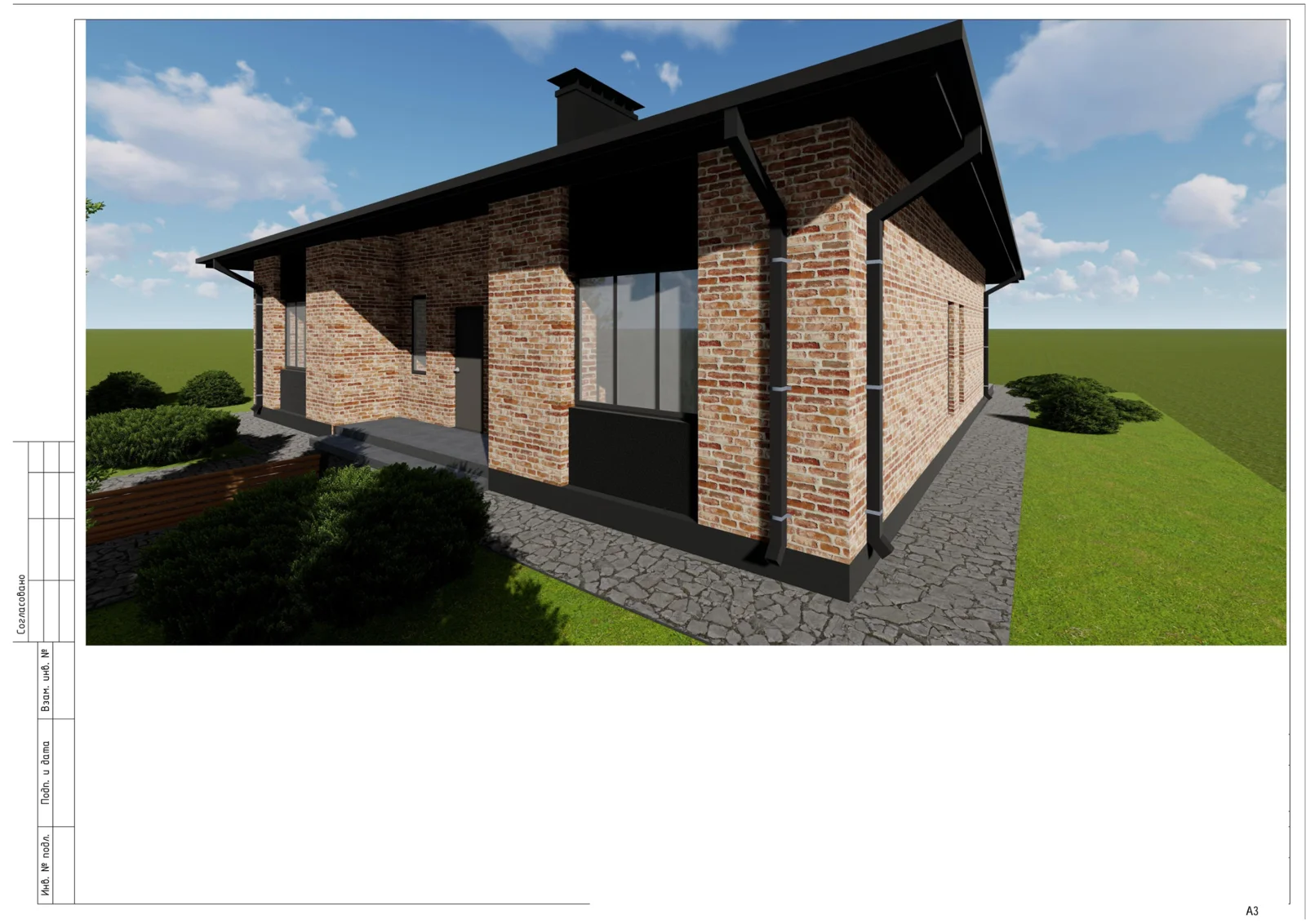

Общие данные, семь перспективных видов, цветовые решения фасадов, план этажа, план чердака и кровли, разрез и фасады.
ПРОЕКТ DA-001 · ОДИН ЭТАЖ · ТРИ СПАЛЬНИ
Дом с террасой / 131,71 м²
Одноэтажный дом из газобетона с тремя спальнями, отдельной кухней, гостиной и крытой террасой.

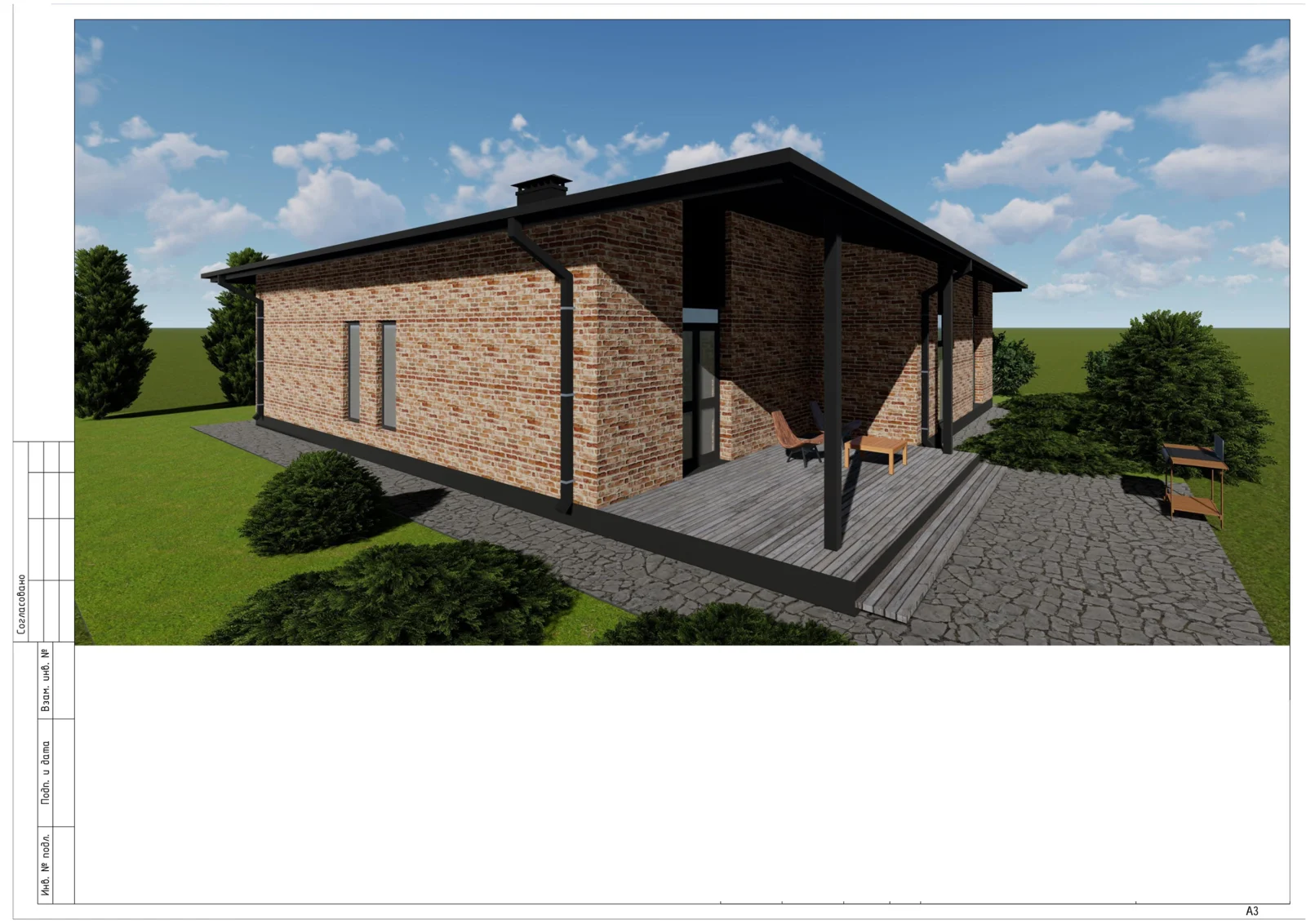

Визуализация проекта. Не фотография построенного дома.
131,71 м²Общая площадь3Спальни2Санузла18,67 м²Терраса отдельно
ПРОСТРАНСТВО ДЛЯ СЕМЬИ
Гостиная, отдельная кухня и три спальни
Вход ведёт через тамбур площадью 9,88 м² в коридор. Общая зона включает гостиную 32,28 м² и отдельную кухню 14,87 м². В доме предусмотрены три спальни, гардеробная, два санузла и помещение автономного теплоснабжения. Крытая терраса добавляет место для отдыха на улице и учитывается отдельно от общей площади дома.
ПЛАН ИЗ КОМПЛЕКТА

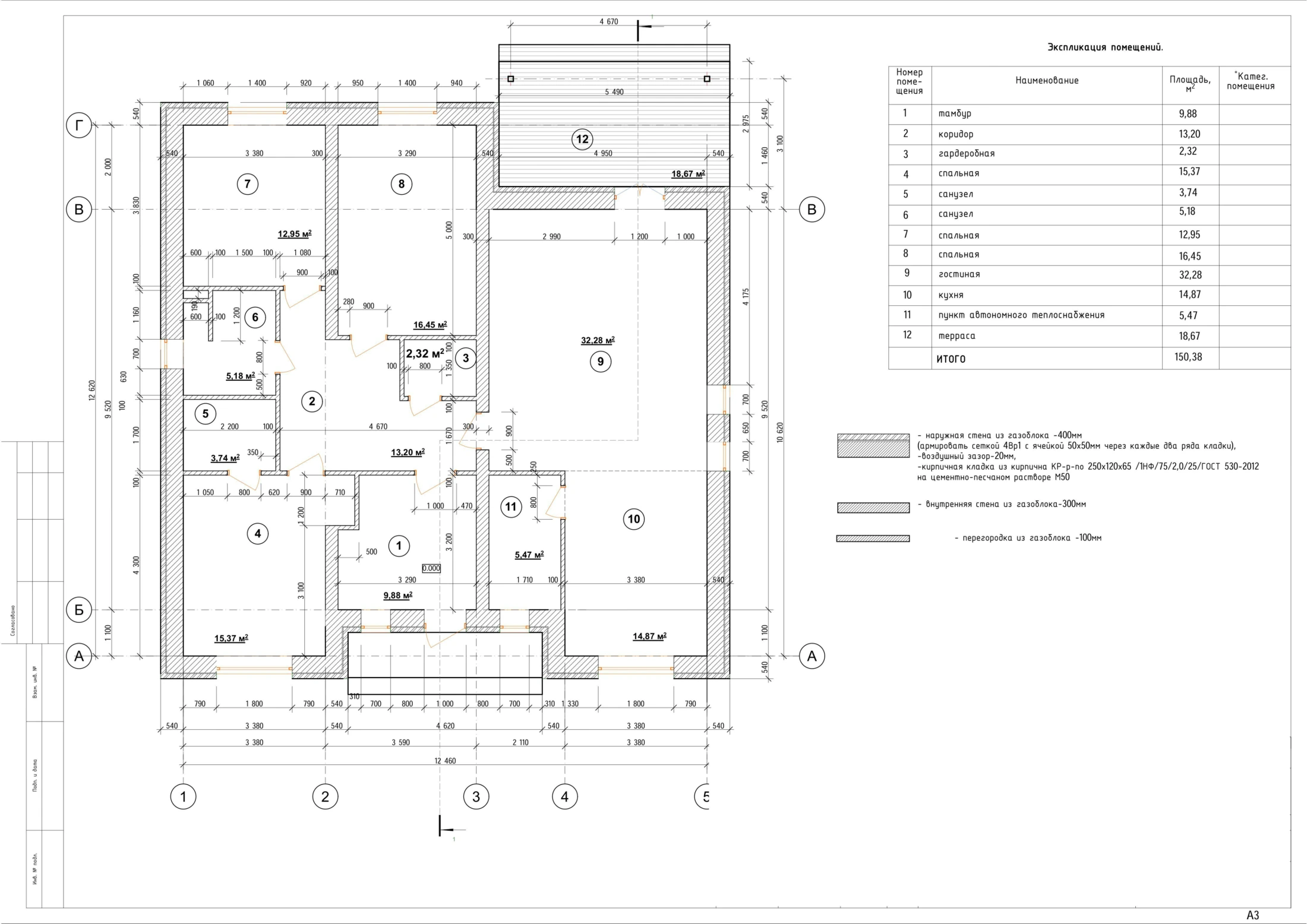

Планировка первого этажа
Открыть план в полном размере ↗Общая площадь по ведомости — 131,71 м²; терраса — 18,67 м². Суммарная площадь строк экспликации с террасой — 150,38 м². Это разные показатели.
Площади всех помещений
- Тамбур
- 9,88 м²
- Коридор
- 13,2 м²
- Гардеробная
- 2,32 м²
- Спальня 1
- 15,37 м²
- Санузел 1
- 3,74 м²
- Санузел 2
- 5,18 м²
- Спальня 2
- 12,95 м²
- Спальня 3
- 16,45 м²
- Гостиная
- 32,28 м²
- Кухня
- 14,87 м²
- Пункт автономного теплоснабжения
- 5,47 м²
- Терраса
- 18,67 м²
Характеристики дома
- Этажность
- 1 этаж
- Материал наружных стен
- Газоблок 400 мм с кирпичной облицовкой
- Внутренние стены / перегородки
- Газоблок 300 / 100 мм
- Общая площадь
- 131,71 м²
- Жилая площадь по ведомости
- 77,05 м²
- Терраса
- 18,67 м²
- Площадь застройки по ведомости
- 194,5 м²
- Основной объём по плану
- 12,46 × 12,62 м
- Формат комплекта
- PDF, 26 страниц
Габариты основного объёма приведены по плану. Выступ террасы, свесы кровли и посадку на участок проверяют отдельно.
Что есть в предоставленном альбоме
Конструктивные детали
Схема расположения стропил, узлы кровли и цоколя, вертикальный разрез по оконному проёму, состав стен и общие примечания по работам.

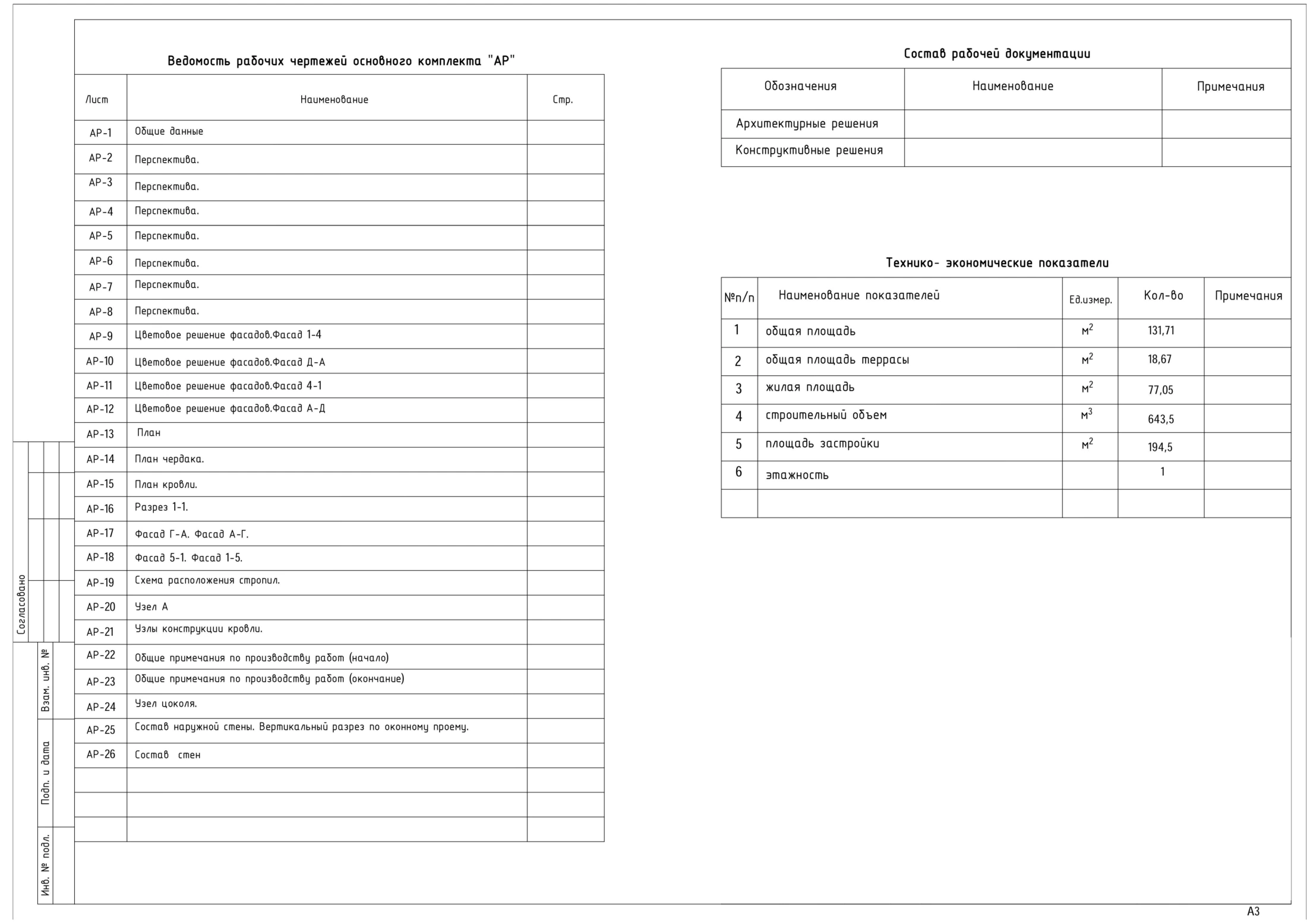

Рассмотреть ведомость листов ↗В комплекте не заявлены инженерные разделы и привязка к участку. Перед строительством нужны проверка решений и адаптация к условиям участка.
