Архитектура и планировки

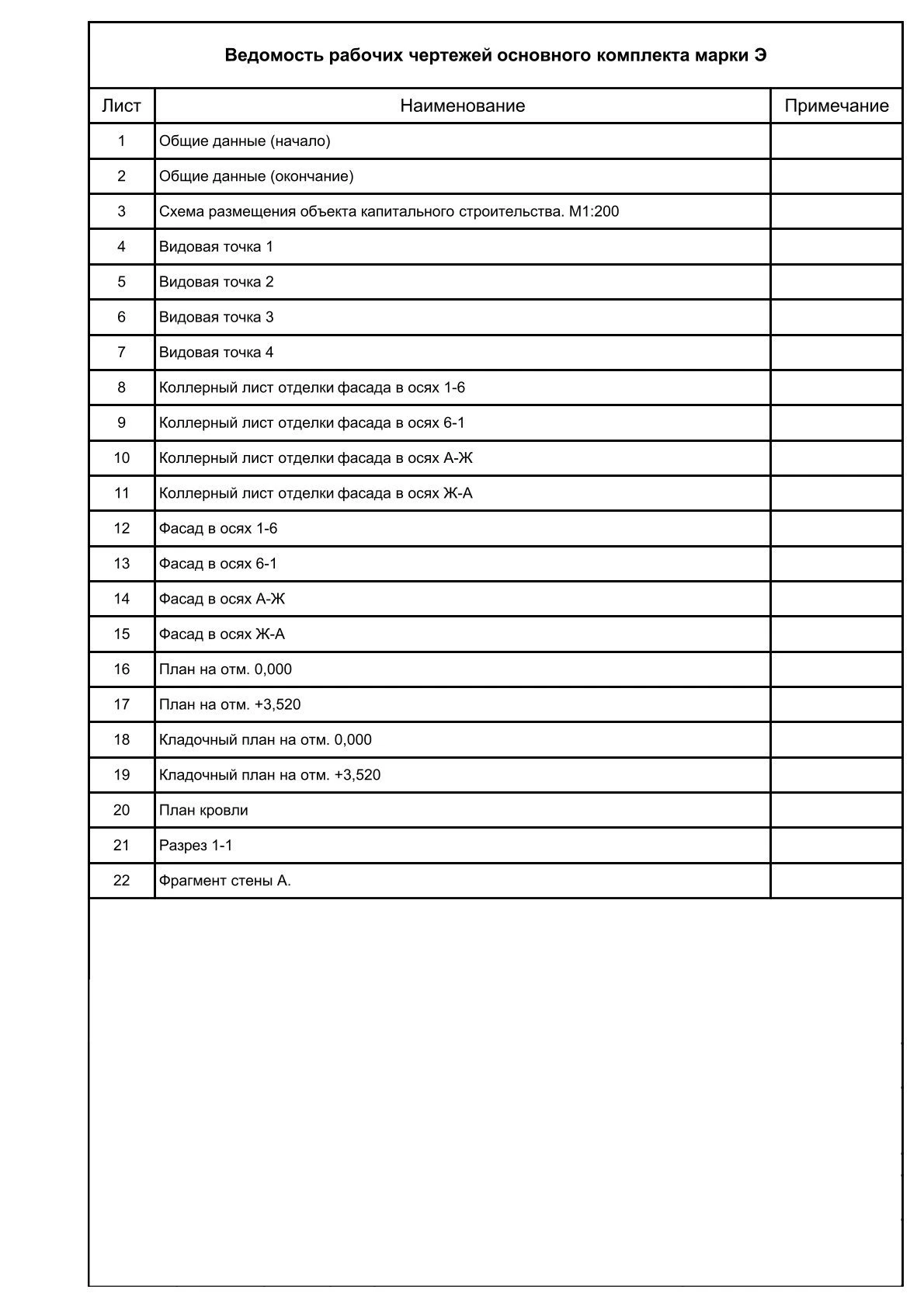

Общие данные, ведомость листов, схема размещения объекта, четыре исходных видовых точки, цветовые решения фасадов, фасады и планы обоих этажей.
DA-002 · ДВА ЭТАЖА · ЧЕТЫРЕ СПАЛЬНИ
Двухэтажный дом с камином / 212,59 м²
Второй свет в гостиной, крытая терраса и спальня на первом этаже. Пространство для большой семьи и загородной жизни.
ИИ-визуализация возможного оформления дома и участка. Не фотография построенного объекта; конструкцию, размеры и отделку сверяйте с чертежами.
212,59 м² Общая площадь4 Спальни2 Санузла41,01 м² Терраса отдельно
ДОМ С КАМИНОМ И ВТОРЫМ СВЕТОМ
Общая зона внизу, приватные комнаты наверху
На первом этаже предусмотрены гостиная 38,36 м², кухня-столовая 21,21 м², спальня 20,30 м² с гардеробной, санузел и теплогенераторная-постирочная. Крытая терраса примыкает к кухне-столовой и расширяет пространство для отдыха.
На втором этаже расположены три спальни, три гардеробные, холл и санузел. Над гостиной оставлен второй свет. Камин предусмотрен в общей зоне; подбор оборудования, дымохода и противопожарных решений проверяется отдельно перед строительством.
ПЛАНЫ ИЗ ПРЕДОСТАВЛЕННОГО PDF
Планировки двух этажей

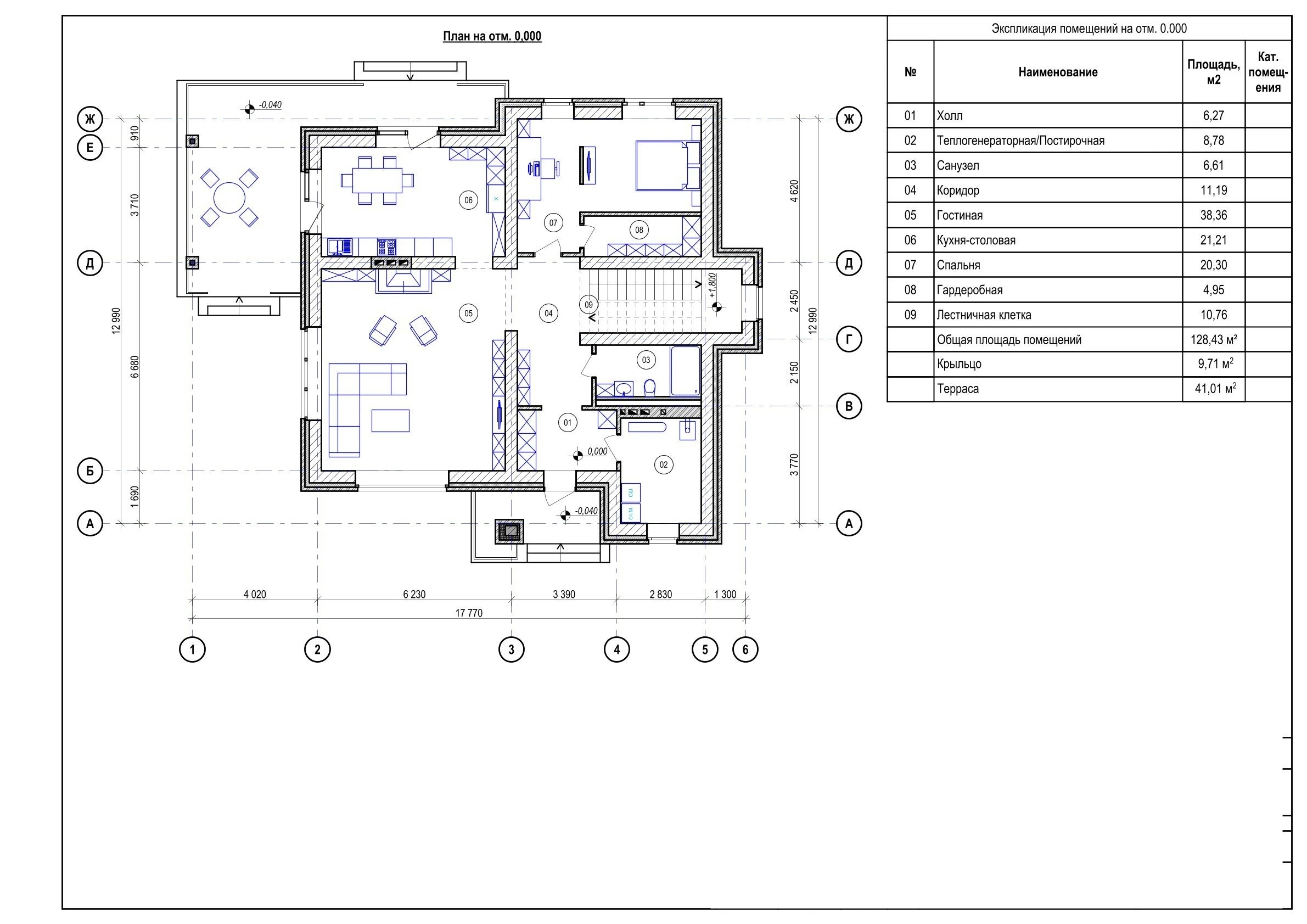

1-й этаж

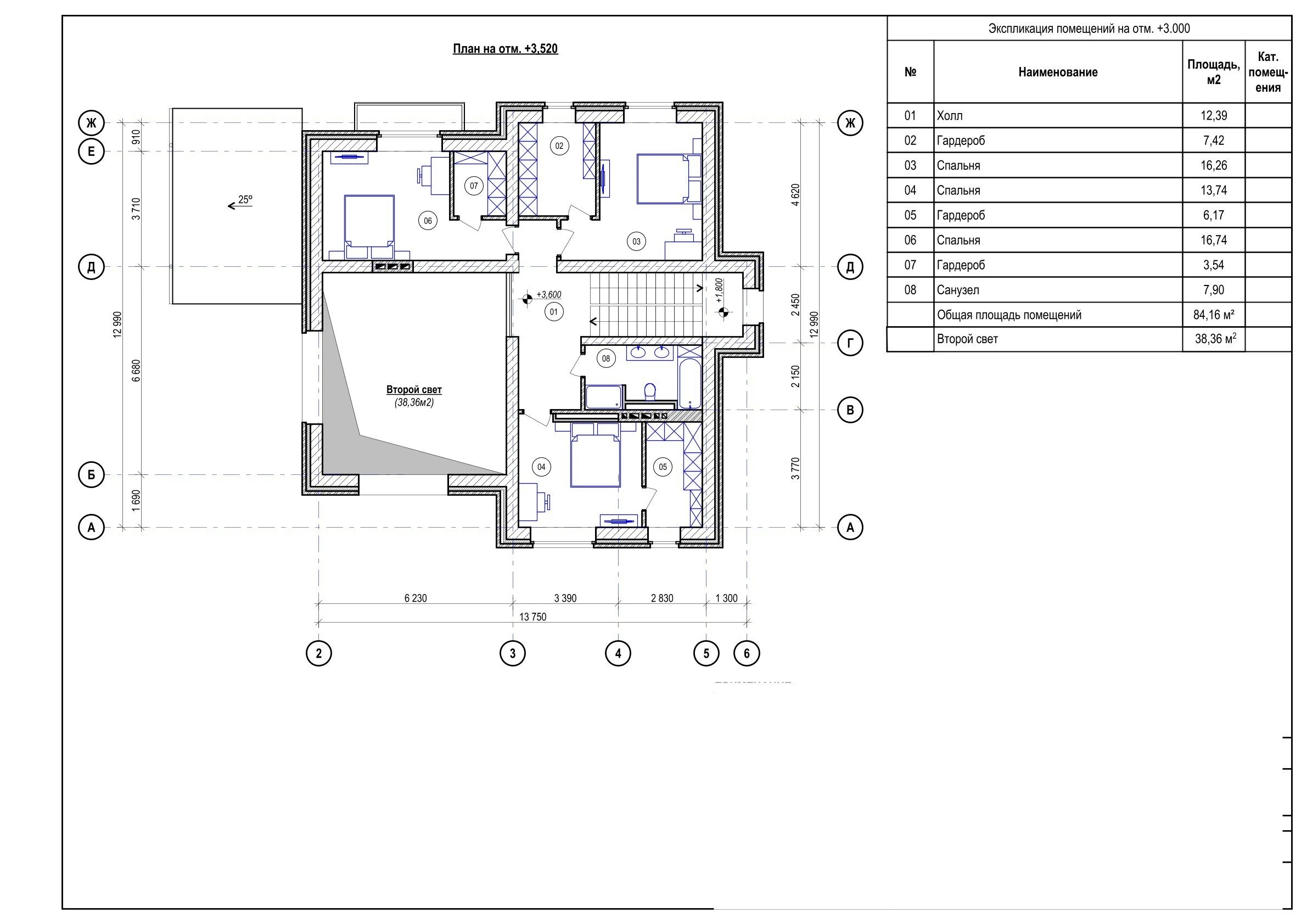

Рассмотреть план 1-го этажа ↗2-й этаж
Рассмотреть план 2-го этажа ↗128,43 + 84,16 = 212,59 м². Терраса и крыльцо учитываются отдельно. В общих данных второго этажа указано 84,12 м², а в экспликации — 84,16 м²; в карточке приведена сумма площадей по планам. Отметки второго этажа в подписях листа также различаются — их нужно уточнить при адаптации.
Характеристики дома
- Общая площадь помещений
- 212,59 м², без второго света
- Этажность
- 2 этажа
- Спальни / санузлы
- 4 спальни / 2 санузла
- Первый этаж
- 128,43 м², без террасы
- Второй этаж
- 84,16 м² по экспликации плана
- Терраса / крыльцо
- 41,01 / 9,71 м², отдельно
- Второй свет
- 38,36 м², не входит в площадь второго этажа
- Площадь застройки
- 226,22 м² по общим данным
- Размеры в осях
- 13,75 × 12,99 м; с террасой по плану — 17,77 м
- Наружные стены
- Керамзитобетонный блок, утеплитель и кирпичная облицовка
- Кровля
- Деревянная двускатная, битумная черепица
- Формат
- PDF · 23 страницы · комплект марки Э
Что входит в проект за 2 500 ₽
Чертежи и узлы
Кладочные планы двух этажей, план кровли, разрез 1–1 и фрагмент стены. Всего в PDF 23 страницы.
Рассмотреть состав альбома ↗Эскизный архитектурный комплект марки Э. Инженерные разделы, отдельный комплект КР и адаптация к участку не входят. Схема размещения объекта в альбоме является исходной и не заменяет привязку к вашему участку. Для строительства необходимы проверка конструкций, геология и уточнение проектных решений.
