Архитектурные решения

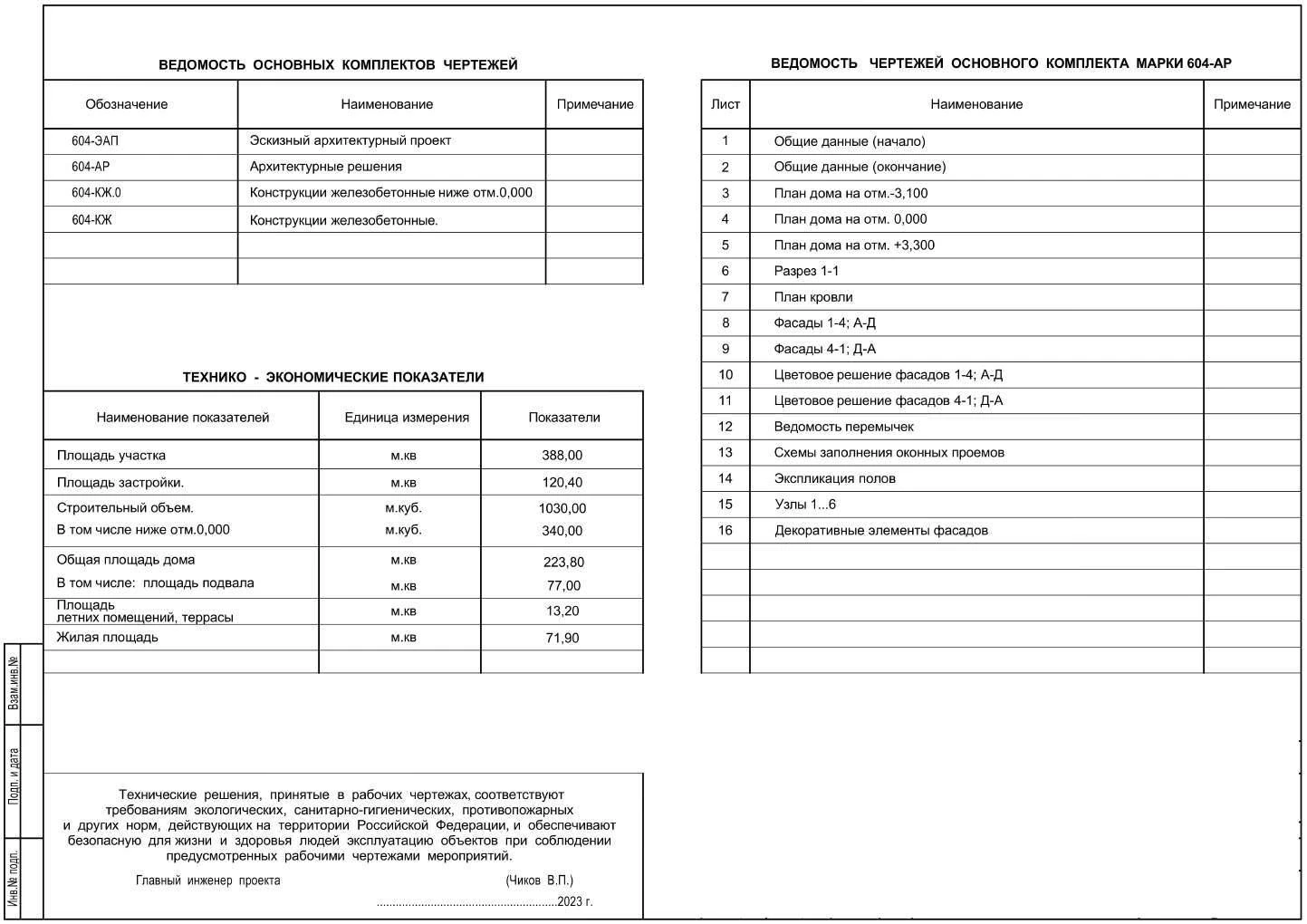

Общие данные, планы подвала и обоих этажей, разрез, план кровли, фасады и цветовые решения. В комплекте — ведомость перемычек, схемы оконных проёмов, экспликация полов и декоративные элементы фасадов.
DA-005 · ДВА ЭТАЖА И ПОДВАЛ · ТРИ СПАЛЬНИ
Двухэтажный дом с кирпичным фасадом и подвалом / 146,8 м²
Три спальни наверху, общая зона внизу и отдельный подвал 77 м² с помещением сауны, постирочной и котельной.
ИИ-визуализация возможного оформления дома и участка. Не фотография построенного объекта; конструкцию, размеры и отделку сверяйте с чертежами.
146,8 м² Надземные этажи3 Спальни3 Санузла77 м² Подвал отдельно
ТРИ УРОВНЯ ДЛЯ РАЗНЫХ ЗАДАЧ
Жилые комнаты и хозяйственные помещения разделены
Первый этаж объединяет гостиную 25,60 м², столовую 15,20 м² и кухню 14,20 м². Предусмотрены тамбур, кладовые, санузел и выход на террасу 13,20 м². Лестница связывает жилые этажи с подвалом.
На втором этаже расположены спальни 10,90, 13,80 и 20,20 м², холл, кладовые и два санузла. Подвал включает общую комнату 42 м², помещение сауны 13,30 м², постирочную и котельную. Подбор оборудования сауны и инженерных систем выполняется отдельно.
ПЛАНИРОВКИ ИЗ ИСХОДНОГО АЛЬБОМА
Планы двух этажей и подвала

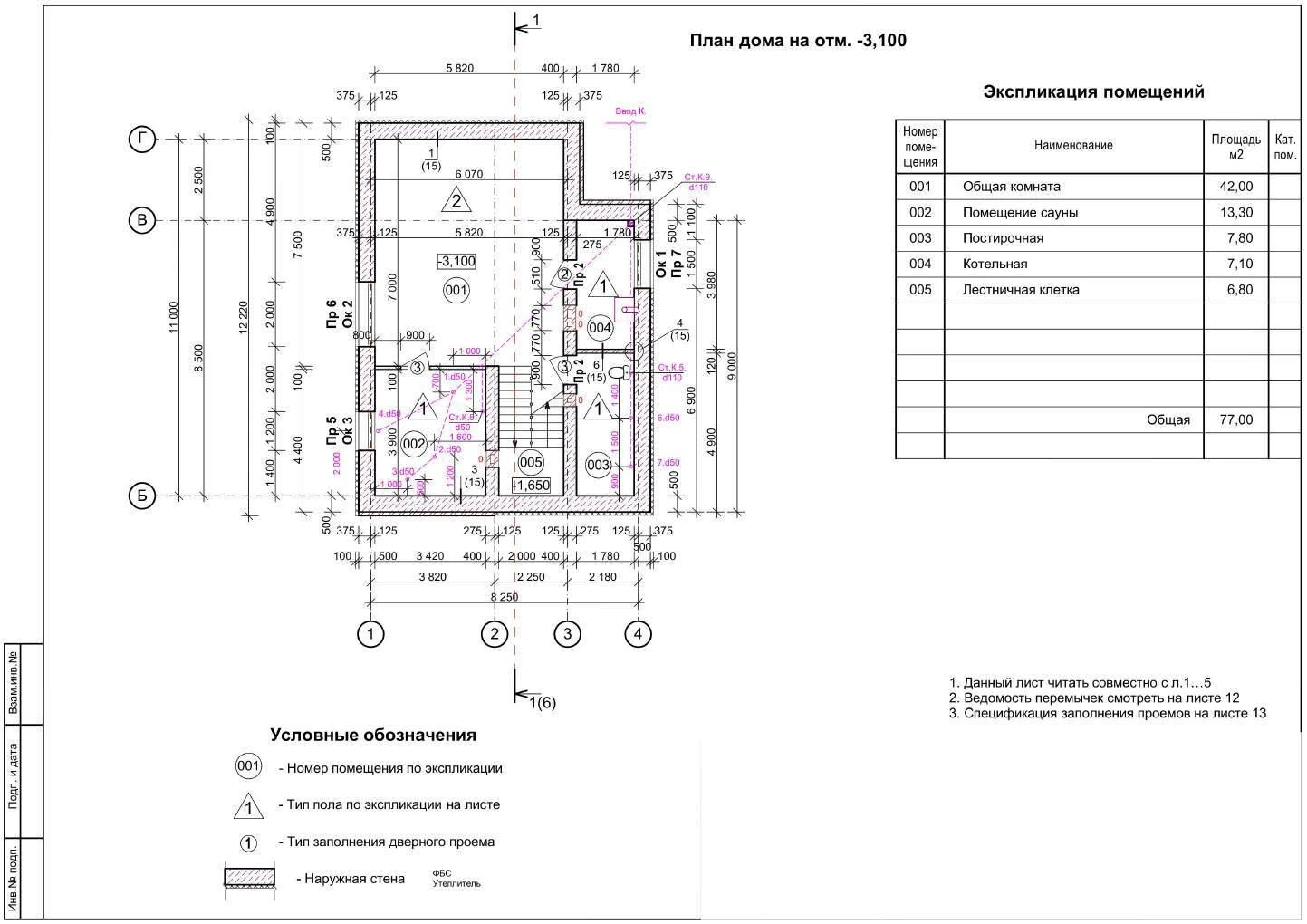

Подвал

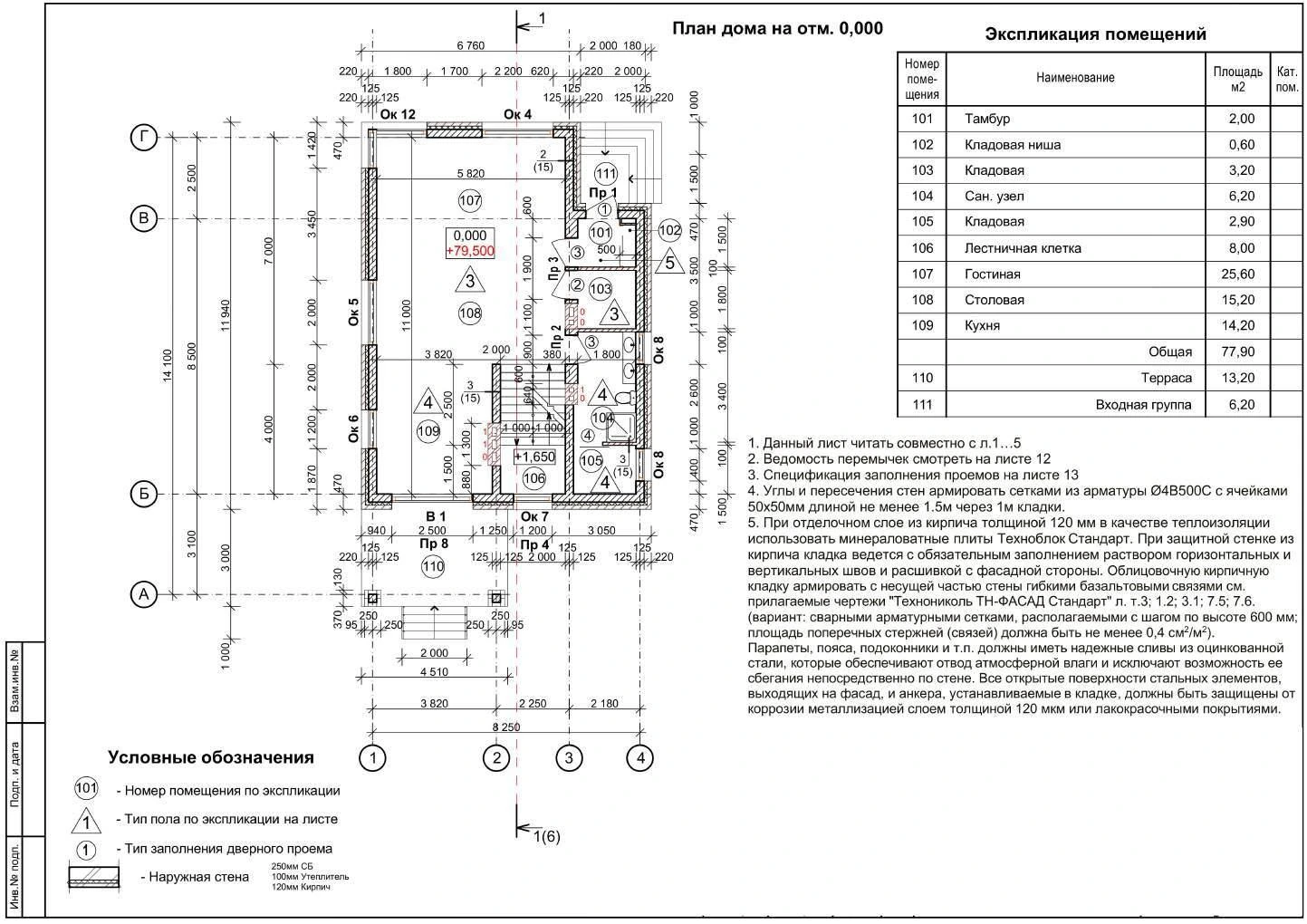

Рассмотреть: подвал ↗Первый этаж

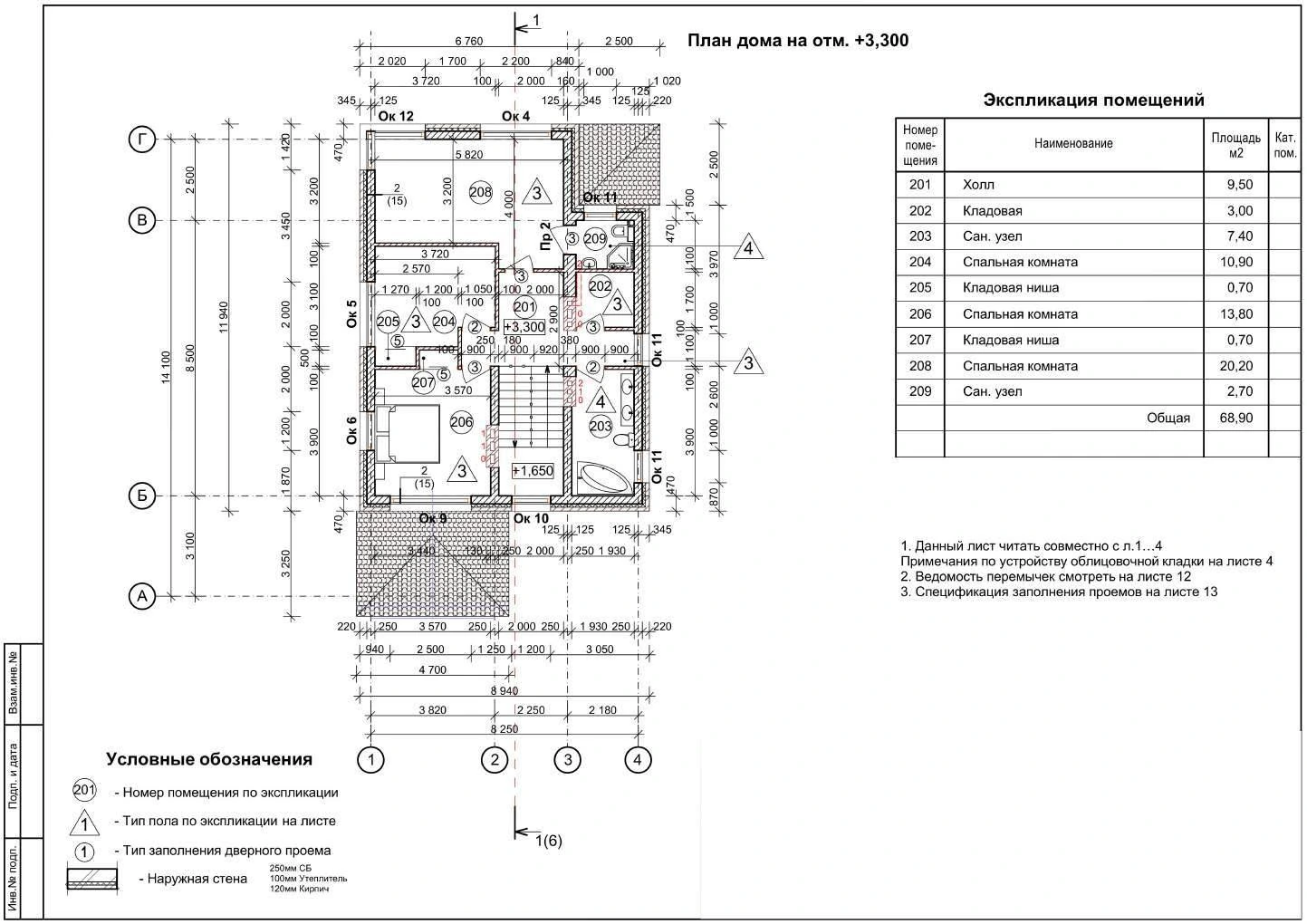

Рассмотреть: первый этаж ↗Второй этаж
Рассмотреть: второй этаж ↗Площади по экспликациям: первый этаж — 77,90 м², второй — 68,90 м², подвал — 77,00 м². Вместе — 223,80 м². В каталоге указана площадь надземных этажей 146,80 м²; подвал, терраса 13,20 м² и входная группа 6,20 м² показаны отдельно.
Характеристики проекта
- Надземные этажи
- 146,80 м²: 77,90 + 68,90 м²
- Подвал
- 77,00 м² отдельно
- Общая площадь по альбому
- 223,80 м², включая подвал
- Этажность
- 2 надземных этажа и подвал
- Спальни / санузлы
- 3 спальни / 3 санузла
- Терраса
- 13,20 м² отдельно
- Площадь застройки
- 120,40 м² по общим данным
- Габариты в осях
- 8,25 × 11,00 м; с террасой по продольной оси — 14,10 м
- Стены
- Силикатные блоки 250 мм, утепление, кирпичная облицовка
- Перекрытия
- Сборные железобетонные плиты по описанию альбома
- Кровля
- Скатная, мягкая черепица; холодный чердак
- Формат
- PDF · 25 страниц · 604-АР и приложенные узлы
Что входит в проект за 2 500 ₽
Узлы и приложения
Архитектурные узлы и приложенные типовые решения стен, примыканий, кровли и перегородок. Всего в переданном PDF 25 страниц.
Рассмотреть состав и общие данные ↗Архитектурный комплект 604-АР с приложенными типовыми узлами, PDF 25 страниц. Упомянутые в ведомости отдельные комплекты ЭАП, КЖ.0 и КЖ, полные инженерные разделы и адаптация к участку в продажу не входят. Исходная документация разработана для конкретного объекта и содержит проектные условия 2023 года. Для другого участка необходимы проверка геологии, конструкций, нагрузок и актуальности решений специалистом.
