Планировки и архитектура
Схема размещения дома, исходные 3D-виды, план этажа, экспликация, расстановка мебели, фасады, разрезы и каталоги оконных и дверных проёмов.
DA-003 · ОДИН ЭТАЖ · ТРИ СПАЛЬНИ И КАБИНЕТ
Одноэтажный дом с кабинетом и террасой / 182,95 м²
Кухня-гостиная 46,80 м², отдельный кабинет и крытая терраса. Все жилые комнаты — на одном уровне.
ИИ-визуализация возможного оформления дома и участка. Не фотография построенного объекта; размеры, конструкцию и отделку сверяйте с чертежами.
182,95 м² Площадь помещений3 Спальни2 Санузла31,32 м² Терраса отдельно
ПРОСТРАНСТВО ДЛЯ СЕМЬИ И РАБОТЫ
Большая общая зона и отдельный кабинет
Центр дома — кухня-гостиная 46,80 м² с выходом на террасу. Рядом с кухней предусмотрена кладовая. В приватной части размещены мастер-спальня 15,56 м² и две детские по 13,05 м².
Кабинет 15,09 м² расположен у входной зоны и позволяет организовать рабочее место отдельно от спален. В плане есть три гардероба, постирочная, котельная и два санузла. Дом не требует ежедневного подъёма по лестнице между жилыми этажами.
ПЛАН ИЗ ПРЕДОСТАВЛЕННОГО PDF

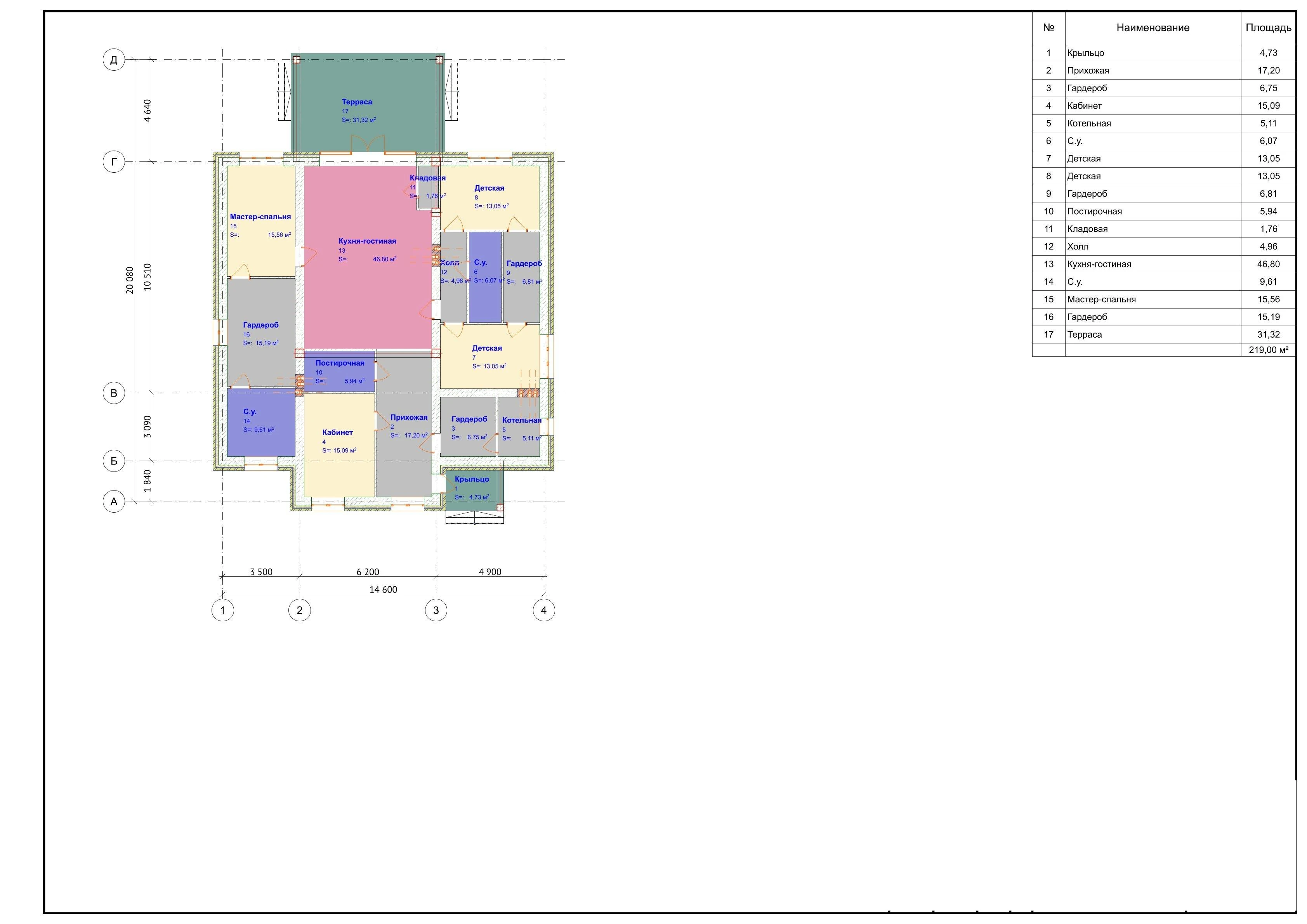

Планировка одноэтажного дома
Рассмотреть план и площади помещений ↗В исходной экспликации итог 219,00 м² включает террасу 31,32 м² и крыльцо 4,73 м². Площадь помещений без них — 182,95 м². Габариты приведены по чертежам: в осях указано 14,60 × 15,44 м, а с выступающей террасой — 20,08 м.
Характеристики дома
- Площадь помещений
- 182,95 м², без террасы и крыльца
- Этажность
- 1 этаж
- Спальни / санузлы
- 3 спальни / 2 санузла
- Кабинет
- 15,09 м²
- Кухня-гостиная
- 46,80 м²
- Терраса / крыльцо
- 31,32 / 4,73 м², отдельно
- Размеры в осях
- 14,60 × 15,44 м; с террасой — 20,08 м
- Наружные стены
- Керамзитобетонный блок 400 мм с утеплением
- Фундамент в альбоме
- Сваи и железобетонный ростверк
- Кровля
- Деревянная стропильная система, гибкая черепица
- Формат комплекта
- PDF · 32 страницы
Что входит в проект за 2 500 ₽
Конструкции и материалы
Свайное поле, ростверк, узлы и схема армирования фундамента, перекрытие, монолитный пояс, кровля, стропильная система и ведомости материалов. В альбоме также есть схемы коммуникаций и наружных сетей.

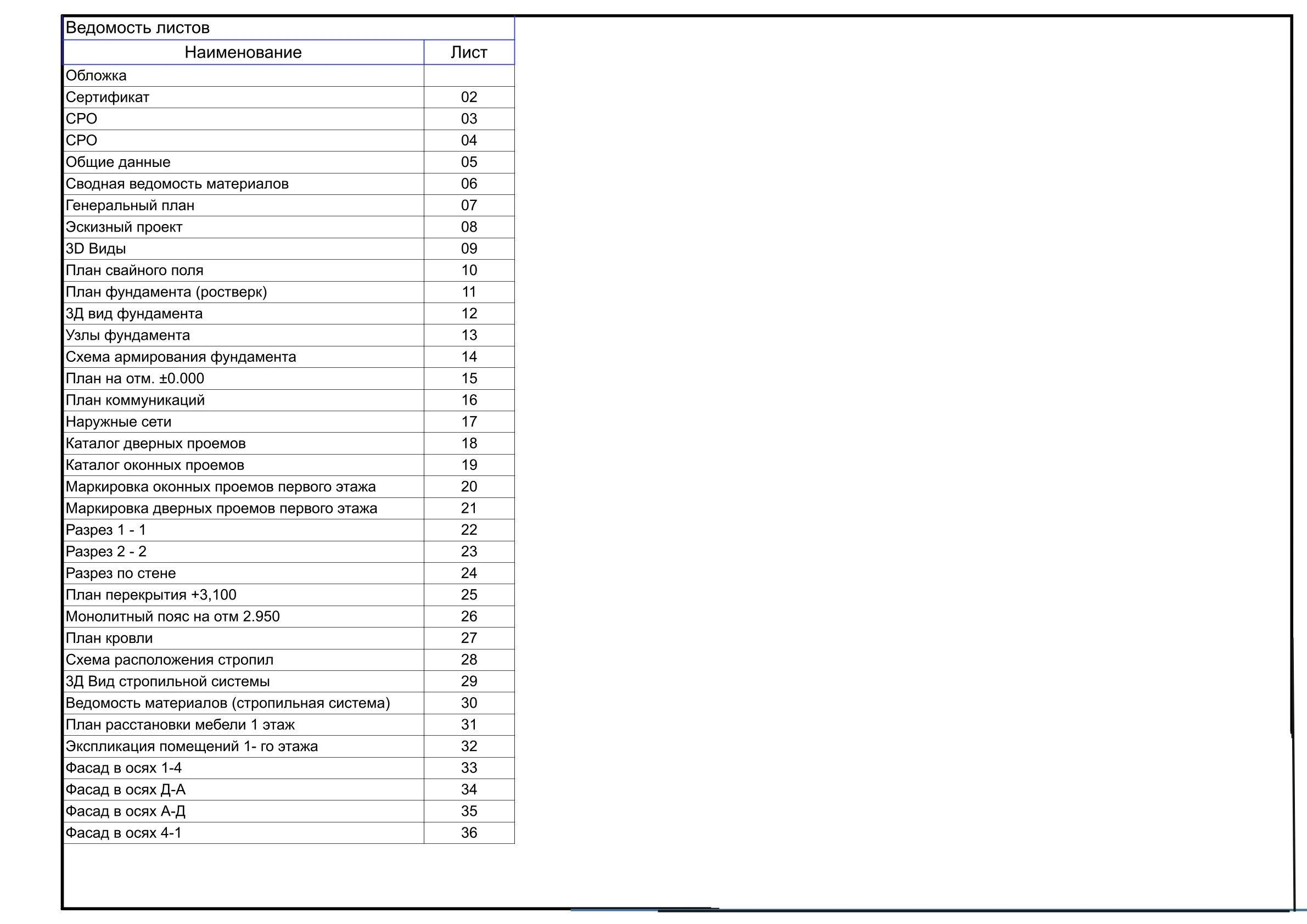

Рассмотреть ведомость листов ↗Покупатель получает PDF на 32 страницах. Исходная ведомость содержит нумерацию до листа 36, в том числе обложку, сертификат, СРО и общие данные; эти пять страниц в переданном PDF отсутствуют; вместо них в начале помещена сама ведомость. Состав продажи определяется фактическими 32 страницами альбома. Электронный альбом PDF на 32 страницах с архитектурными и конструктивными чертежами. Есть схемы коммуникаций; отдельные полные инженерные разделы и адаптация к вашему участку не входят. Перед строительством нужна проверка решений специалистом с учётом геологии, нагрузок и условий участка.
